b. 7 segmen
c. power
d. ground
2. Rangkaian [kembali]

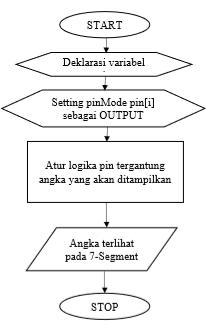

3. Flowchart [kembali]
4. Listing Program [kembali]
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{
for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH); //Pin 2 Seven segment hidup
digitalWrite(3, LOW); //Pin 3 Seven segment mati
digitalWrite(4, LOW); //Pin 3 Seven segment mati
digitalWrite(5, LOW); //Pin 3 Seven segment mati
digitalWrite(6, LOW); //Pin 3 Seven segment mati
digitalWrite(7, HIGH); //Pin 7 Seven segment hidup
digitalWrite(8, HIGH); //Pin 8 Seven segment hidup
digitalWrite(9, HIGH); //Pin 9 Seven segment hidup
}
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{
for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH); //Pin 2 Seven segment hidup
digitalWrite(3, LOW); //Pin 3 Seven segment mati
digitalWrite(4, LOW); //Pin 3 Seven segment mati
digitalWrite(5, LOW); //Pin 3 Seven segment mati
digitalWrite(6, LOW); //Pin 3 Seven segment mati
digitalWrite(7, HIGH); //Pin 7 Seven segment hidup
digitalWrite(8, HIGH); //Pin 8 Seven segment hidup
digitalWrite(9, HIGH); //Pin 9 Seven segment hidup
}
5. Analisa [kembali]
1. 1. Pada listing program, bagaimana cara membentuk
angka 4 pada segment?
Jawab:
yaitu dengan mengubah listing pada void
loop yang mana pin 2,3,6,7, dan 8(dp) diberi logika high dan 1,4 dan 5 diberi
logika low
2. 2. Ubahlah 7
segment pada percobaan 2 menjadi 7
segment common anoda dan berika semua
logika high apa yang terjadi?
Jawab:
Maka 7 segment tidak akan aktif karena
prinsip dari 7 segment yaitu sksn sktif jika arus yang diberka sesuai dengan
jenis arusnya. Jika dia common anoda maka beri logika low dan jika dia common
katoda maka beri logika high jika tidak maka 7 segment tidak akan aktif
6. Video Praktikum [kembali]
7. Link Download [kembali]
Download Listing Program : DISINI
